Logiciels

flag G
flag EA
Flag PA
Flag DL

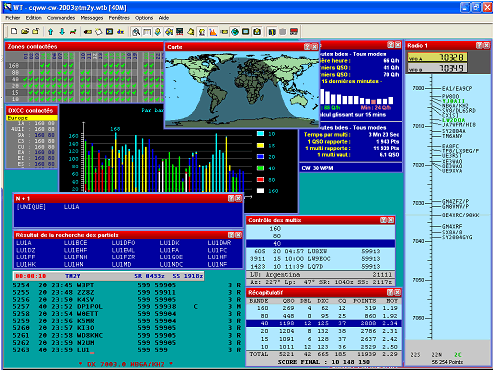

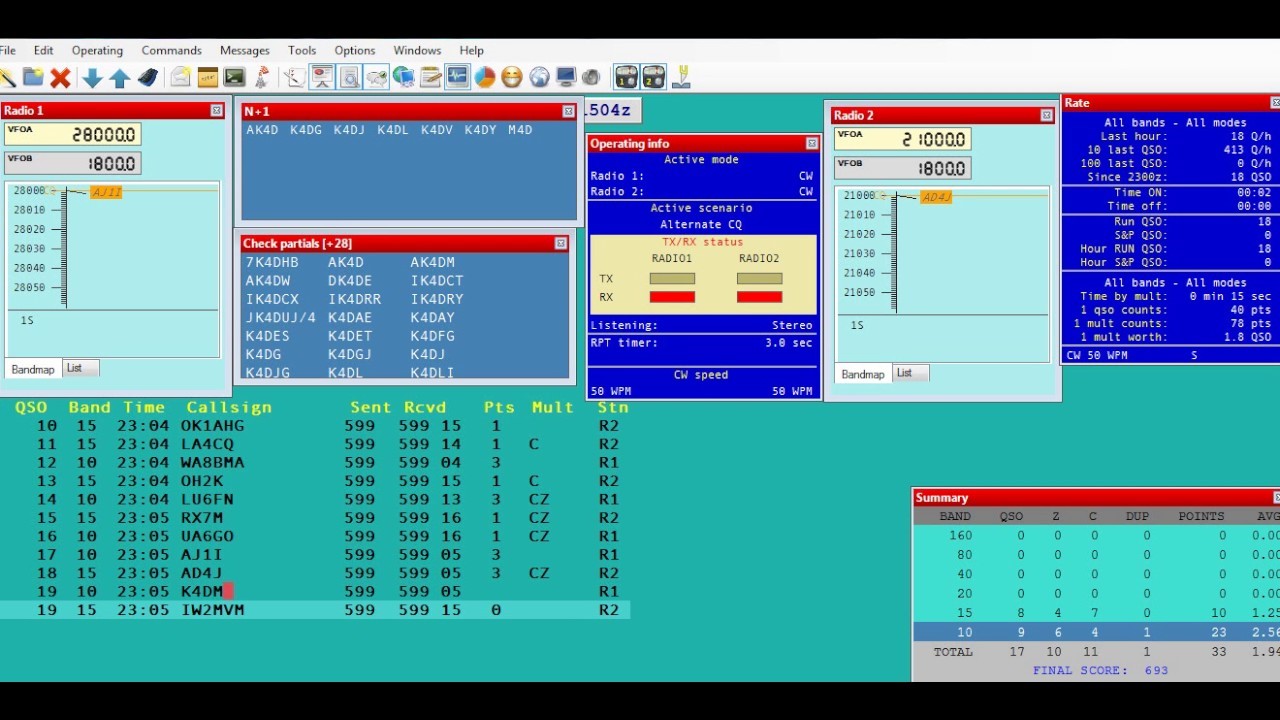

N1MM

n1mm+ logiciel

Le logiciel N1MM est un programme conçu pour les concours internationaux en général. Le logiciel N1MM Logger+ est principalement un logiciel de contest. Il est entièrement gratuit et soutient pratiquement l’ensemble des concours radio amateurs. Si un concours n'y est pas mentionné, il peut alors être ajouté par l'utilisateur. Ce n'est pas un programme de carnet de trafic (logbook) en général mais c'est principalement un programme prévu pour les concours. Ici pas de gestion comme pour le DXCC ou encore les IOTA’s, aucune possibilité de la gestion des cartes QSL. En revanche les logs concours N1MM+ peuvent être exportés très facilement en format ADIF vers n’importe quel autre logiciel traitant les diplômes et impression des cartes QSL’s.  Toutes les informations et téléchargement : N1MM

DXbase

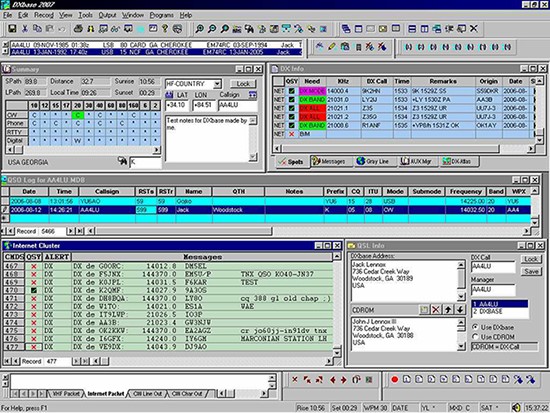

DXBase

DXbase est un logiciel carnet de trafic de qualité professionnelle ayant un nombre considérable de possibilités. Il utilise votre carte son pour les alertes sonores comme par exemple vous avertir des pays manquants au DXCC ceci en mode et en bande idem pour les IOTA etc … A vous de sélectionner dans un menu très convivial. Il se connecte en toute simplicité au VHF ou Internet Packet Cluster. Il contribue également à l'élaboration de vos cartes QSL. Impression directement sur votre carte ou encore sur une étiquette, tout est configurable. Le programme permet également la transformation de votre log en fichier du type .adif. Soit, ce n'est pas en quelques lignes que l'on peut décrire l'ensemble des possibilités offertes.  Suite à la cessation de ses activités professionnelles Neal K3NC a décidé de rendre le logiciel DXBase 2007 entièrement gratuit. C’est ainsi qu’après avoir téléchargé et installé DXBase  2007 vous  pourrez ensuite créer une clé afin d’enregistrer le produit en toute légalité. Vous pouvez accéder aux dossiers d'enregistrement en cliquant sur : dxbase-reg-files. Vous trouverez dans ce dossier, le programme employé pour créer votre clé d'enregistrement. Ce dossier se nomme DXB27Key.zip et il se trouve dans le dossier des clés d'enregistrement. Téléchargez-le. Décompressez  le dossier DXB27key.zip et passez ensuite à DXB27key.exe. Écrivez votre nom et indicatifs d'appel, ensuite cliquez sur 'Generate'. Le résultat sera dans un dossier appelé Userkeys. Si le dossier produit n’est pas compatible avec votre système d'exploitation vous devrez effectuer une modification pour le rendre compatible. Voici comment le convertir : Convertir reg to 64. Téléchargement DXbase 2007 v.1.10 : Neal Campbell K3NC. D'autres infos sont disponibles (en Anglais) en cliquant :  ICI

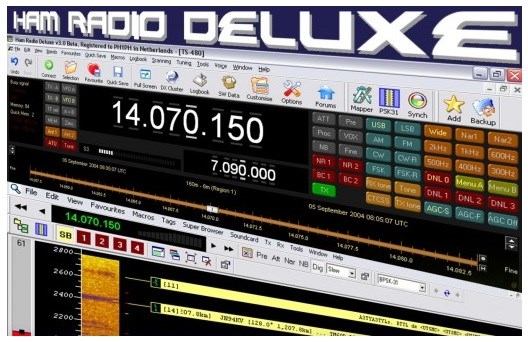

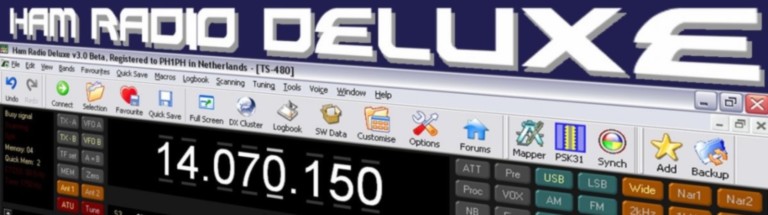

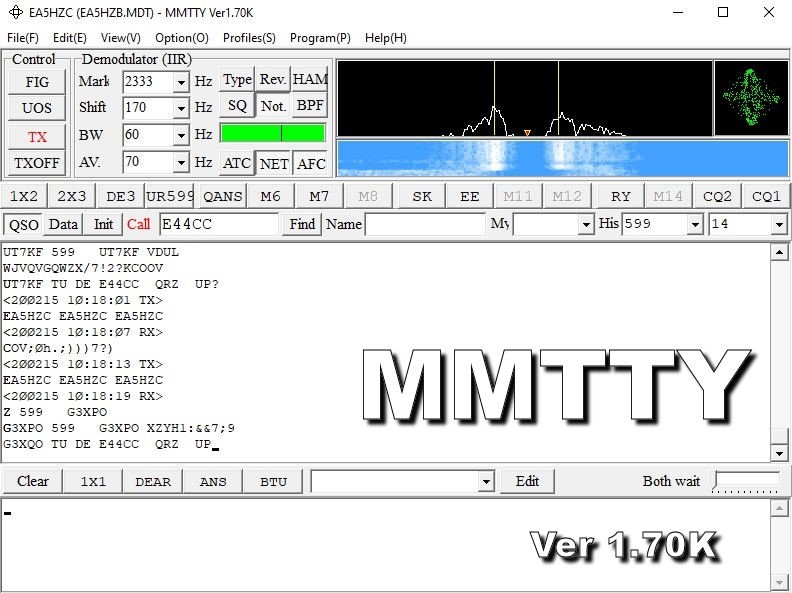

Ham Radio Deluxe DM780

HRD DM780

Pour les modes digitaux nous utilisons Ham Radio Deluxe, DM780 v.6.5.0.183 release (version payante) développé par Simon Brown HB9DRV. C'est un puissant logiciel radioamateur, capable de contrôler un émetteur-récepteur via son PC (CAT Control). C'est un excellent outil pour l'émission en PSK et en RTTY. Il est en même temps un excellent carnet de trafic capable de gérer vos cartes QSL et de les envoyer directement pas le service gratuit de eQSL. Ce logiciel, aux multiples fonctions, est très convivial et facile d'utilisation. Vous pouvez télécharger ce logiciel en cliquant ici sur: Ham Radio Deluxe  Vous trouverez un guide d'utilisation rapide (en anglais) en cliquant sur : Quick Start Guide

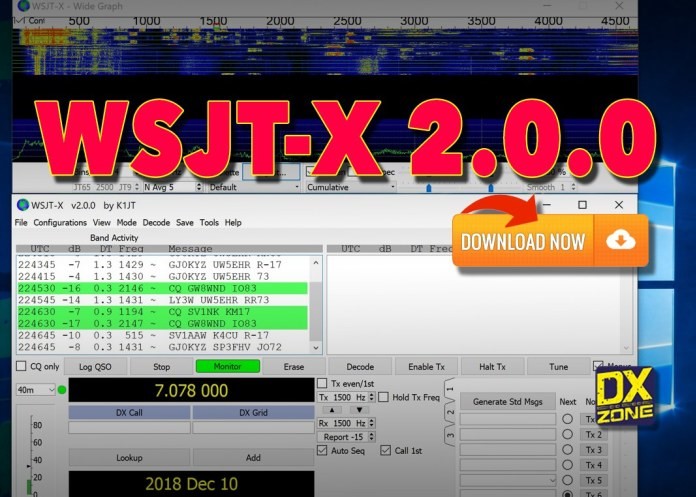

WSJT-X v.2.0.0

wsjt-x 2.0.0

Les protocoles FT8 et MSK144 ont été améliorés et ils ne seront plus compatibles avec de plus anciennes versions du programme. Les nouveaux protocoles rejoignent les standards internationaux le 10 décembre 2018, et tous les utilisateurs devront se mettre à jour vers WSJT-X 2.0 pour le 1er janvier 2019. Après cette date, seuls les nouveaux FT8 et MSK144 seront utilisés sur l’air.

FT8 Operating Guide

FT8 operating guide

En cliquant sur le bouton ci-dessous, vous trouverez toutes les informations et configurations pour l'utilisation du mode FT8 (en Anglais)
Guide d'utilisation FT8

Vous trouverez le guide de l'utilisateur du nouveau mode FT8 DXpedition en Français en cliquant sur le lien suivant:   Guide de l'utilisateur

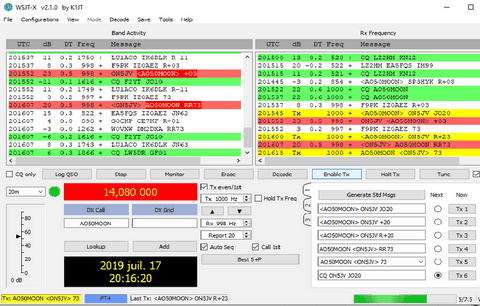

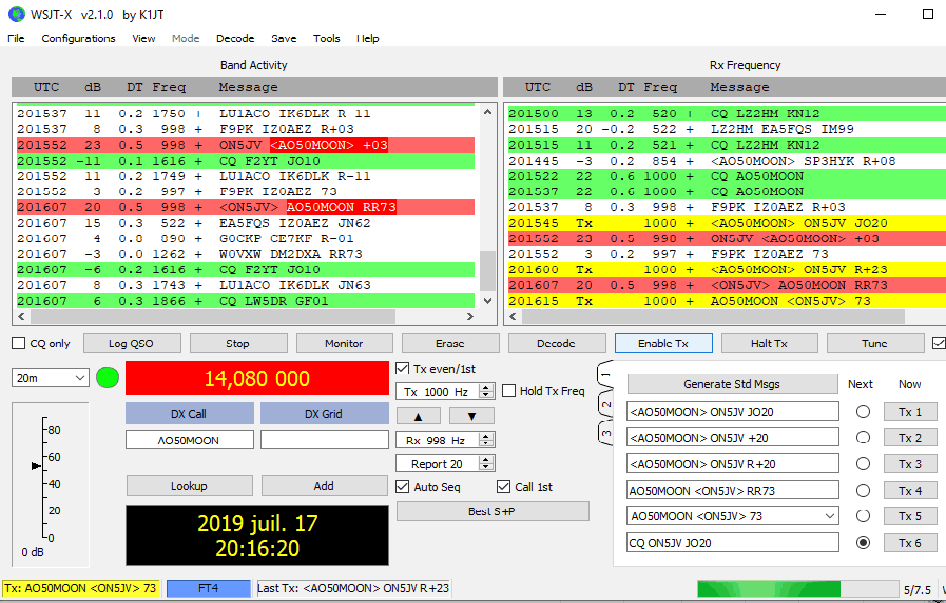

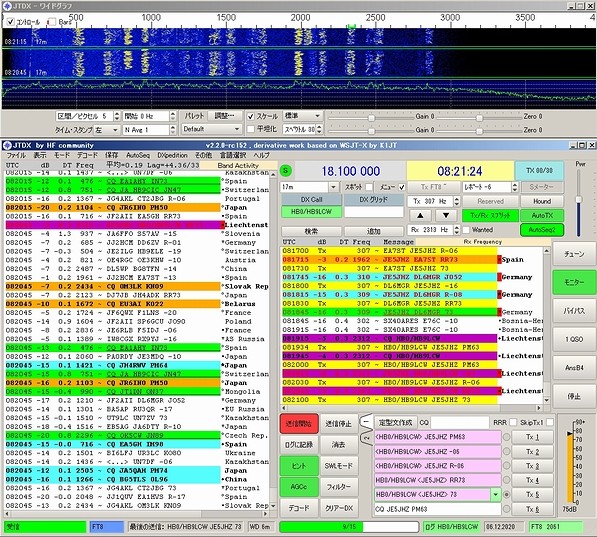

WSJT-X  v 2.0.0 by K1JT (incluant le FT8 et le mode Expédition)

WSJT-X by K1JT
Le nouveau mode FT8 a été développé par K1JT et Steve K9AN.
Description du mode par K1JT :
Longueur de la séquence Tx / Rx : 15 s
Longueur du message : 75 bits + CRC 12 bits
Code FEC : LDPC (174,87)
Modulation : 8-FSK, taux de saisie = espacement des tons = 5,86 Hz
Forme d'onde : phase continue, enveloppe constante
Bande passante occupée : 47 Hz
Synchronisation : trois tableaux Costas 7x7 (début, milieu, fin de Tx)
Durée de transmission : 79 * 2048/12000 = 13,48 s
Seuil de décodage : -20 dB (peut-être -24 dB avec décodage AP, à déterminer)
Comportement opérationnel : similaire à l'utilisation en HF de JT9 et JT65
Multi-décodeur : trouve et décode tous les signaux FT8 de la bande passante
Auto-séquençage après le démarrage manuel d'un QSO
Bien que le FT8 est un peu moins sensible de quelques dB que le JT65 et le JT9, celui-ci permet d'effectuer les QSO's quatre fois plus rapidement. La bande passante est supérieure à celle du JT9 mais environ 1/4 de la largeur du JT65.
Lorsque vous vous connectez, sachez que l'utilisation de FT8 nécessite la compilation de votre propre version logicielle et de la dernière version de développement WSJT-X  2.0.0
Il faut aussi utiliser la derniere version de JTAlert V.2.9.10

Vous trouverez la toute dernière version WSJT-X version 2.0.0 incluant le nouveau mode FT8 quatre fois plus rapide que le JT65 et le JT9 en cliquant :  Nouveau mode FT8

Si vous utilisez JT Alert vous devrez installer au moins la version 2.9.10 pour que celle-ci fonctionne. Vous aurez la possibilité de la télécharger sur JT-Utilities

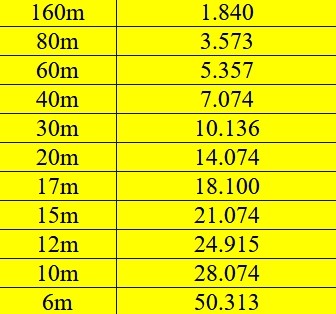

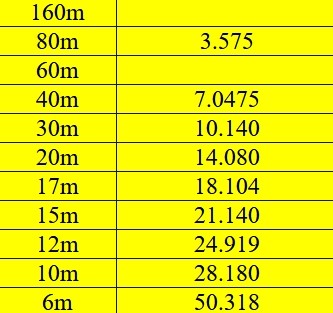

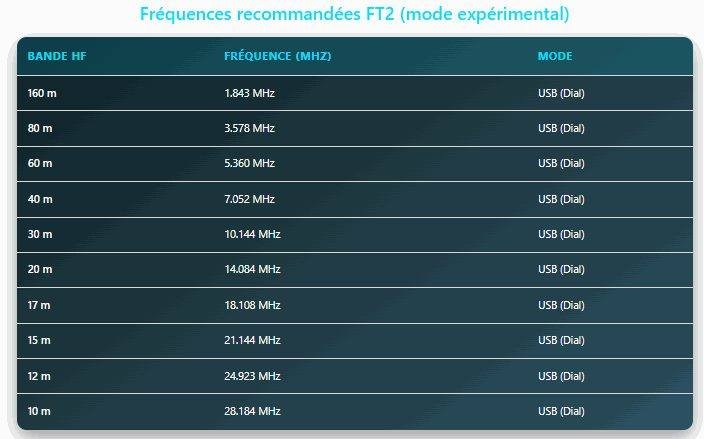

Voici la liste des fréquences sugérées pour ce mode de transmission (TX/RX)
Bande            MHz     Bande      MHz      Bande         MHz    Bande            MHz
160m            1,840     80m        3,573     40m            7,074     30m         10,136
  20m          14,074     17m       18,100    15m          21,074     12m         24,915
  10m          28,074       6m       50,313      4m          70,100

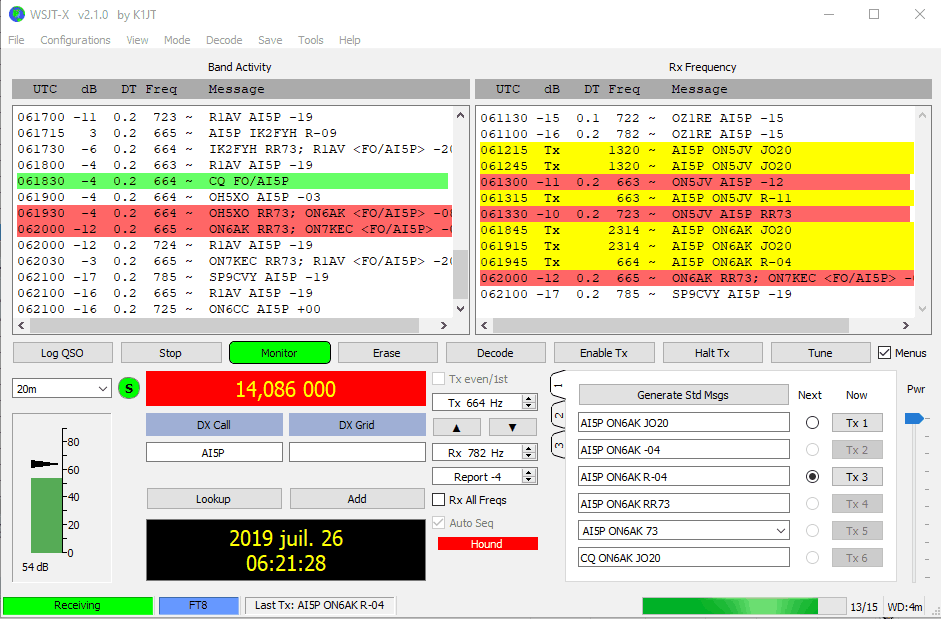

Configuration et remarques en mode Expédition par ON5VL

fox et hound dxpedition mode

Important : Le mode « FTX DXpedition » ne peut être utilisé que par les stations DXpedition légitimes et celles qui tentent de les utiliser. N'essayez pas d'utiliser le mode DXpedition pour un fonctionnement FT8 normal. Ne l'utilisez pas dans les sous-bandes FT8 conventionnelles. Et surtout, n'utilisez pas la fonction multi-signal sauf si vous êtes un DXpedition. Toutes les infos en cliquant sur:  FT8 en mode ExpéditionVoici les quatre points à retenir :  Choisir la fréquence donnée par la station annoncée publiquement pour chaque bande. Sélectionnez dans l'onglet Setting / Advanced dans la case « FT8 DXpedition mode » cochez la case Hound.  Dans l'onglet « General » cochez la case « Double-click on call sets Tx enable  » Dans les paramètres à l'onglet Radio : utiliser le contrôle CAT en Split Operation, Rig ou Fake It. Enfin : N'oubliez pas après avoir contacté la station DXpedition de remettre les paramètres normaux FT8 (donc changer de fréquence, décocher la case « Hound », décocher « double-click..., cocher dans split opération « none ».

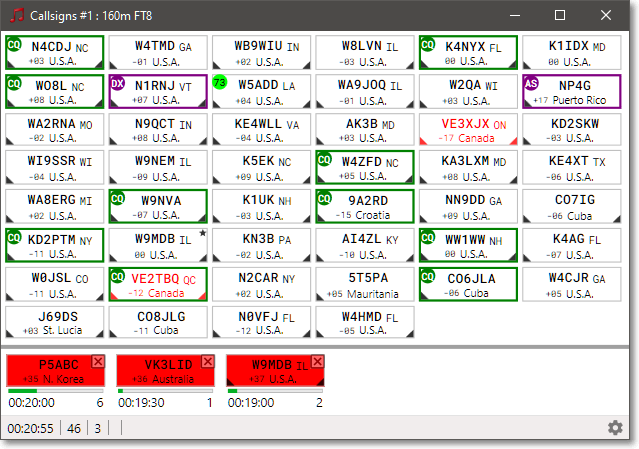

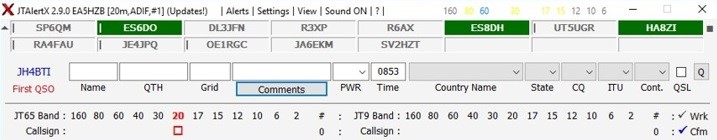

JT - Utilitaires pour JT65-HF & WSJT-X

JTAlert JT65-HF & WSJT-X

JTAlert 2.12.10 est un outil complémentaire à l'utilisation du trafic en JT65 et JT9. JTAlert émet un signal sonore lorsque quelqu'un vous appelle. Les alertes audio-visuelles sont activées en fonction des indicatifs décodés dans JT65-HF et WSJT-X. Chaque type d'alerte audio dispose d'un réglage de volume et d'un fichier « wave » indépendant. Compatible pour un enregistrement automatique des contacts dans le log pour les logiciels suivant : DXLab DXKeeper – ACLog – Log40M – HRD Log V5 – Fichier Adif 2.2 standard – Fichier CSV MixWare.

Avis important: HRD Log V6 n’est pas supporté avec la dernière version de JTAlert 2.9.0 et 2.10.3 En revanche l’ancienne version 2.8.7 (toujours téléchargeable sur le site) l’est entièrement. Vous trouverez tous les programmes téléchargeables et de plus amples informations (en Anglais) en cliquant sur le lien suivant :  JT-Utilities

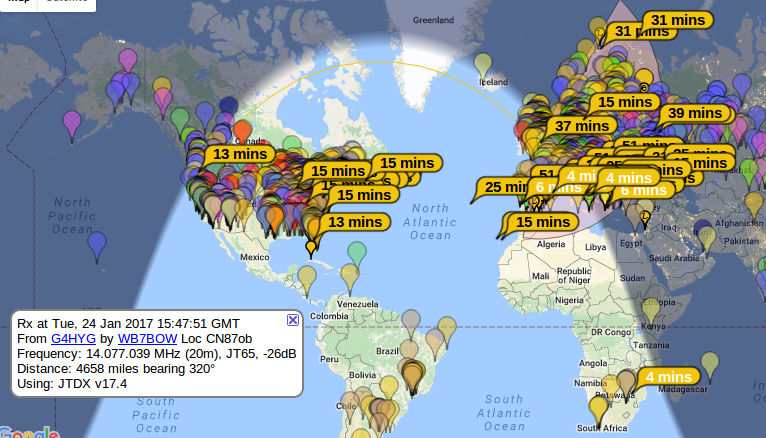

WSJT-X  by K1JT

WSJT-X by K1JT

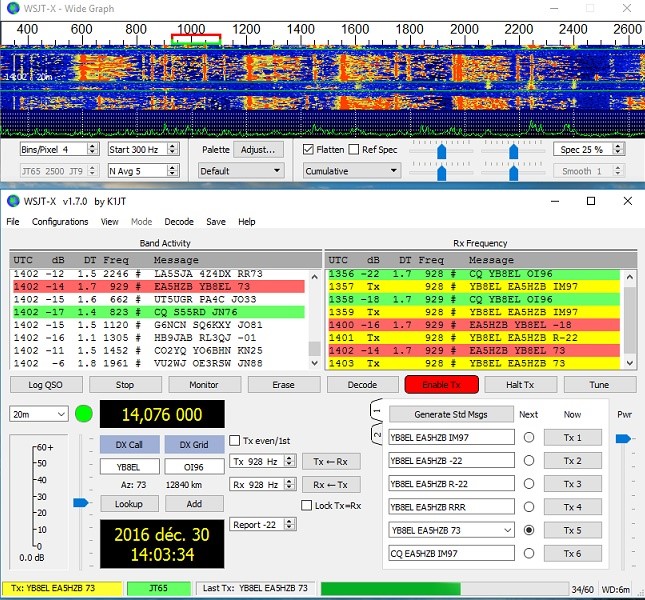

Le logiciel JT65 a été spécialement développé par Joe Taylor K1JT afin de réaliser des liaisons EME. Ce mode de transmission permet des liaisons alors que les signaux sont de très faible intensité. Sa faible bande passante (pas plus de 200 Hz) permet entre autres d’effectuer de multiples QSO’s sur 2 KHz du spectre. Par contre l’envoi d’un message dure environ 47 secondes, raison pour laquelle chaque message envoyé doit avoir un nombre de caractères très limité. Le décodage des messages exige une synchronisation parfaite, l’heure doit être entièrement correcte. Un décalage de plus de 2 secondes peut engendrer de sérieux problèmes de compréhension. Dans un mode tel que celui-ci, l’étage final du transceiver est fortement sollicité étant donné qu’il reste en émission 47 secondes sans discontinuité. En général dans ce mode de transmission nous ne dépasserons pas les 10 à 15 Watts pour un TX/RX de 100 Watts. Ici aussi les messages seront courts et bien structurés.

Voici un exemple et le à quoi ils correspondent :

CQ EA5HZB IM97                          Je lance appel avec mon indicatif et mon locator
EA5HZB YB8EL OI96                     Réponse YB8EL + son locator est OI96
YB8EL EA5HZB -18                       Ma réponse YB8EL en lui indiquant son report.
EA5HZB YB8EL R-22                     YB8EL accuse réception de mon report par R suivi de mon report.
YB8EL EA5HZB RRR                      J'accuse réception par RRR
EA5HZB YB8EL 73                         YB8EL termine le QSO avec ses 73’s

Un tel QSO comme décrit ci-dessus prendra déjà 6 minutes !!!!! Une dernière chose, le niveau de sortie audio du PC doit-être bien ajusté afin de ne pas saturer l’entrée audio du transceiver.

Software Defined Radio

SDR software defined radio

Les liens SDR risquent de ne pas fonctionner si vous utilisez IE comme "Browser". Utilisez Edge.

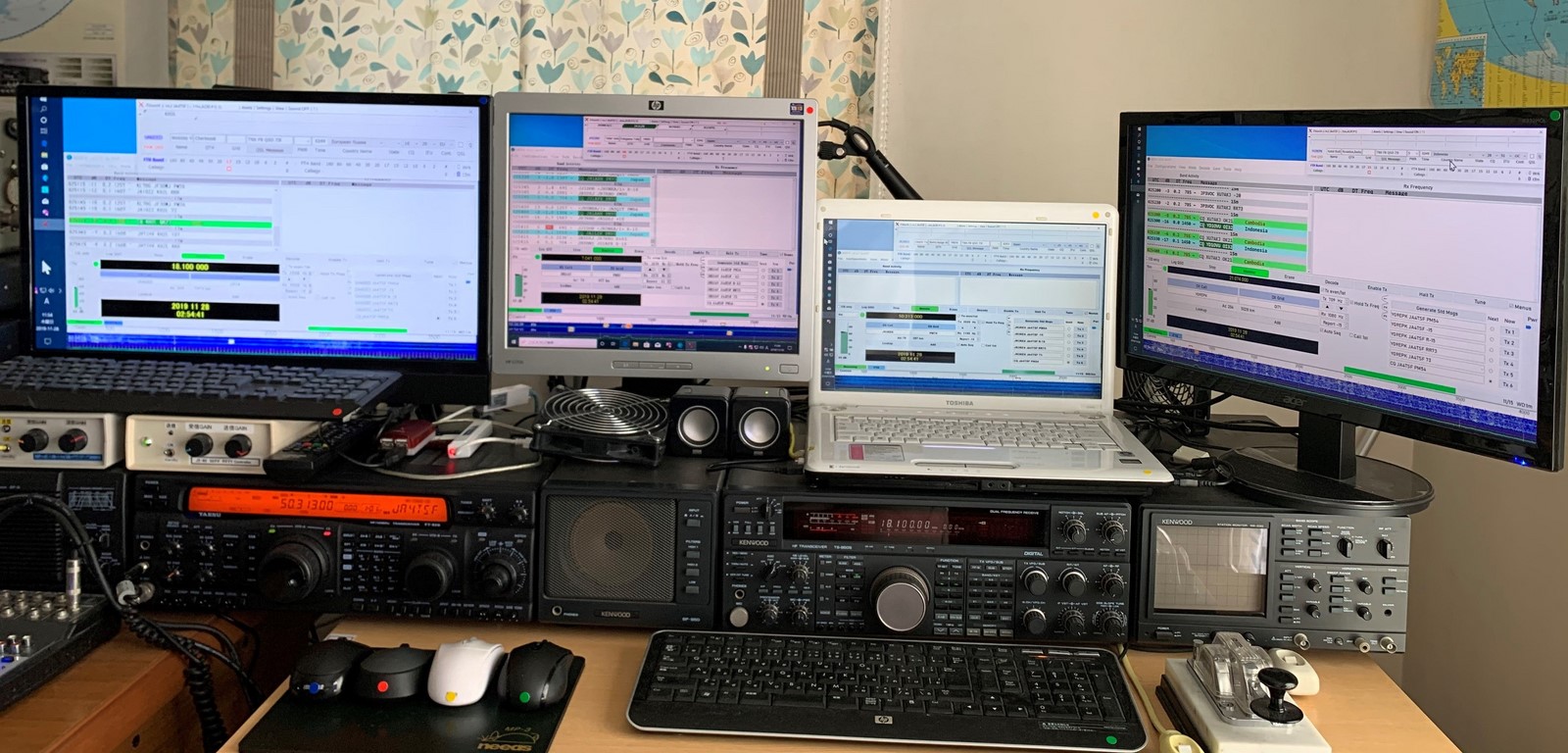

 Informatique

PC Acer Aspire 5742G

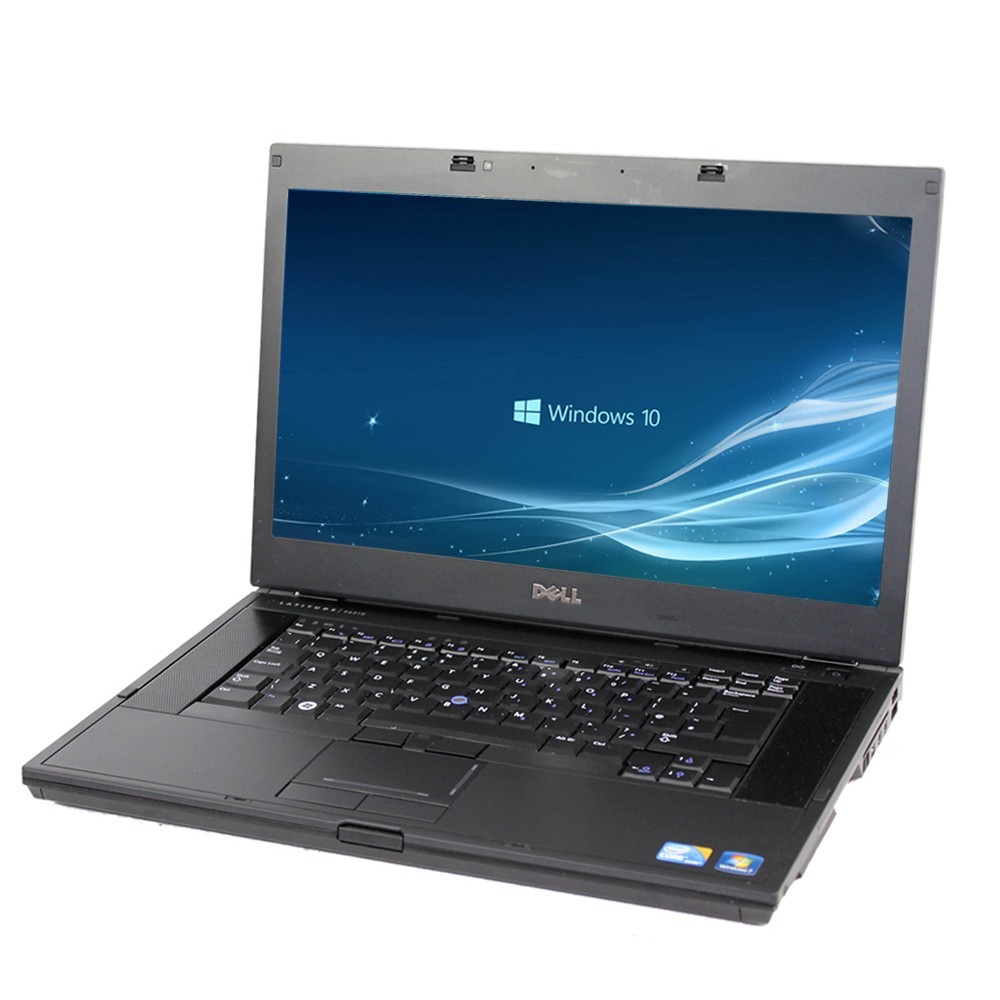

PC Dell Latitude E6510. Intel (R) Core (TM) i7 CPU
@1,73 GHz RAM 4,00 Go. Windows 10 Professionnel.
Système d'exploitation 32 bits processeur x64.
Logiciel carnet de trafic DXBase 2007 v1.10
Internet cluster: ON0DXK-5 (on0dxk.dyndns.org:8000)
Echolink Node: 4648

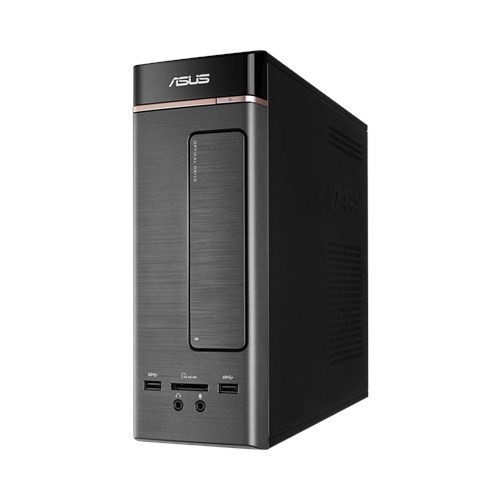

PC Asus

PC ASUS Desktop VivoPC K20CD. Processeur Intel (R) Core (TM) i5 - 6400 CPU @ 2.70GHz. Mémoire Ram 4,00 Go. Windows 10 Home. Système d'exploitation 64 bits, processeur x64. Ecran Acer X223W Taille 22.0" Résolution 1680 x 1050 @ 60Hz
Logiciel radio: Carnet de trafic: DXbase 2007 v1.10
Internet cluster ON0DXK-5 (on0dxk.dyndns.org:8000)
Echolink Node: 4648

ARRL DXCC List (mise à jour janvier 2018)

DXCC list

Vous trouverez la liste complète des entités au DXCC en cliquant sur le bouton ci-dessous. Le Kosovo devient le 340ème DXCC. Cela porte donc l’Honor Roll à 331 entités. Les QSO avec Z6 sont valides à partir du 21 janvier 2018.                 ARRL DXCC List

Notre Livre d'Or

Livre d'or

N'oubliez pas de signer notre livre d'or

Accueil
Photos

URE  1949-2019

URE 1949-2019

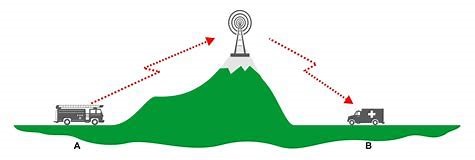

Relais R.A belges

relais radioamateurs

(Cliquez sur l'image) fichier Excel

Relais R.A espagnols

yagi uhf

(Cliquez sur l'image) fichier Word

Tube 6146B

6146B

Tétrode de puissance
Facteur d'amplification: 4,5. La 6146B (S2001A) fut également utilisée dans les amplis pour guitare de la non moins célèbre marque Fender. Six 6550 (des 6146B à l'origine) en puissance délivrant 300W. D'autres amplificateurs comme Geloso utilisaient les mêmes tubes.

Datasheet

Pentode 12BY7-A

12BY7-A

Ce tube est utilisé comme driver dans les émetteurs Yaesu FT-101ZD le FT-901DM et bien d'autre.

Datasheet

Pentode EL84

el84
La pentode est un tube électronique, évolution directe de la tétrode. C'est un composant généralement utilisé pour amplifier un signal.
La pentode permet d'obtenir un meilleur rendement (moins de pertes dans l'écran) et une linéarité plus grande de la courbe courant / tension du tube pour une même tension de la grille de contrôle.                      Datasheet

Triode 572B

572B

Le tube Svetlana 572B est une triode de puissance qui possède une anode en graphite massif afin de résister à des surcharges de crête élevées, sa base est en céramique. Ce tube peut-être employé en remplacement d'un 811A.

Datasheet

Triode 811A

811a

La fréquence d'émission idéale est de max. 30 MHz. Tension de service d'anode 1250 V. Puissance 45 W. Tension de chauffage 6.3 V. Courant de chauffage 4.0 amp.               Datasheet

4CX800A (GU74B)

4CX800A

Une tétrode métal-céramique à haute performance. Le tube fonctionnera efficacement avec une basse tension de plaque.

Datasheet

Tétrode QQE 06/40

QQE 06/40

La QQE06/40 est une double tétrode pour l'utilisation en amplicatrice et oscillatrice HF, multiplicatrice de fréquence et modulatrice (neutralisation interne).   Datasheet

Trappe Fritzel

Trappe Fritzel

Découpe d'une trappe Fritzel (FB13)

 ACOM 1000

Acom 1000

Réglage d'un ACOM 1000 par VA2UP (en français) cliquez sur l'image pour voir la vidéo

 ACOM 1010

Acom 1010

Réglage d'un ACOM 1010 (cliquez sur l'image pour voir la vidéo)

 microKEYER II

microKeyer II

microHAM : High-End Contesting & DX-ing Accessories
microHam

Balun de tension 4:1

Balun 4:1

Fabrication (cliquez sur l'image)
Datasheet Tores

Balun 4:1

Balun de tension Fritzel AMA

Fritzel AMA

Balun 1:1 série 83 AMA un simple autotransformateur
